Металлические огнестойкие коробки серии SMB для электропроводки с сохранением работоспособности при пожаре представлены двумя типоразмера 120х120х60 мм и 164х164х65 мм.
Назначение
Разработаны для использования в составе огнестойких кабельных линий, либо, как отдельный коммутационный элемент огнестойких кабелей сечением от 0,15 до 35 мм². Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов.
Технические характеристики
• Материал: сталь.
• Степень защиты в снаряженном виде: IP66;
• Количество полюсов: 3; 4; 5; 6; 8; 9; 10-полюсные;
• Клеммная часть, cечение провода: 1,5; 2,5; 4; 6; 10; 16; 25; 35 мм²;
• Номинальный ток: от 20 до 101А.
• Допустимое рабочее напряжение: до 1000В.
• Цвет: оранжевый.
Комплект поставки
• Коробка металлическая
• Металлический клеммник
• Металлические кабельные вводы с внешним диаметром 14-25 мм

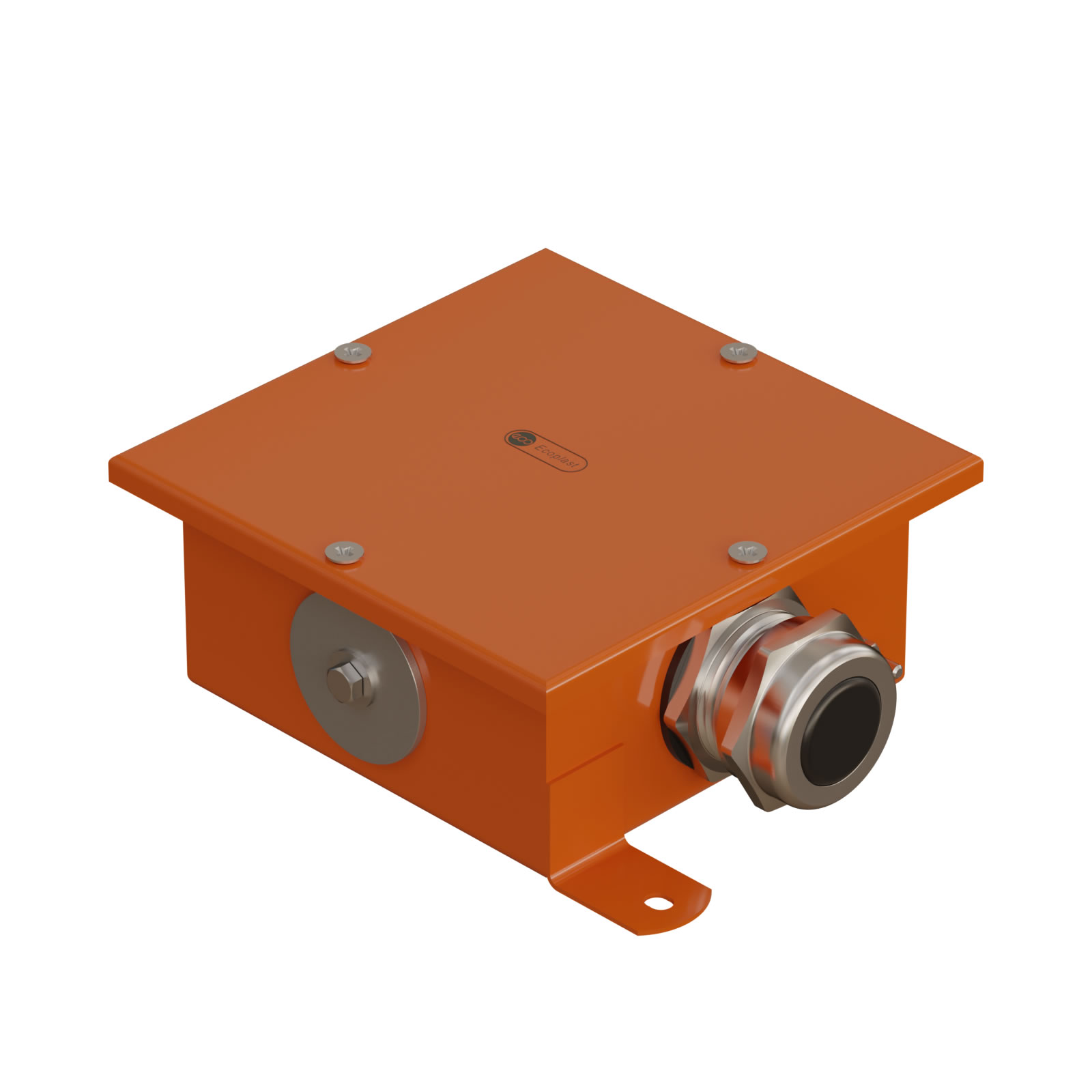

• Возможное исполнение — с заглушками и 1 кабельным вводом
В зависимости от проектных требований предусмотрена возможность индивидуальной комплектации коробки огнестойкими клеммниками с различным количеством полюсов и сечений для подключения огнестойкого кабеля.
Особенности и преимущества огнестойких коробок серии SМВ.
Все коробки серии комплектуются огнестойкими керамическими клеммниками, гарантирующими надежное соединение и сохранение работоспособности огнестойкого кабеля в условиях пожара.
• Коробки поставляются с установленной клеммной частью;.
• В коробках установлен проводник заземления;
• Металлические герметичные кабельные вводы под кабель с внешним диаметром 14-25 мм;
• Удобный монтаж на различные типы огнестойкой поверхности;
• Индивидуальная комплектация коробки огнестойкими клеммниками с различным количеством полюсов и сечений.
Таблица артикулов огнестойких коробок серии SМВ.
